1.5KW 风冷燃料电池系统


发布时间:

2022-12-30

该系统主要包括电堆集成系统主体,电堆系统控制器,系统适配线束以及可选配的DC/DC组件。

此1.5KW风冷燃料电池系统为客户主要咨询选购产品。其部件主要包括电堆集成系统主体,电堆系统控制器,系统适配线束以及可选配的DC/DC组件。

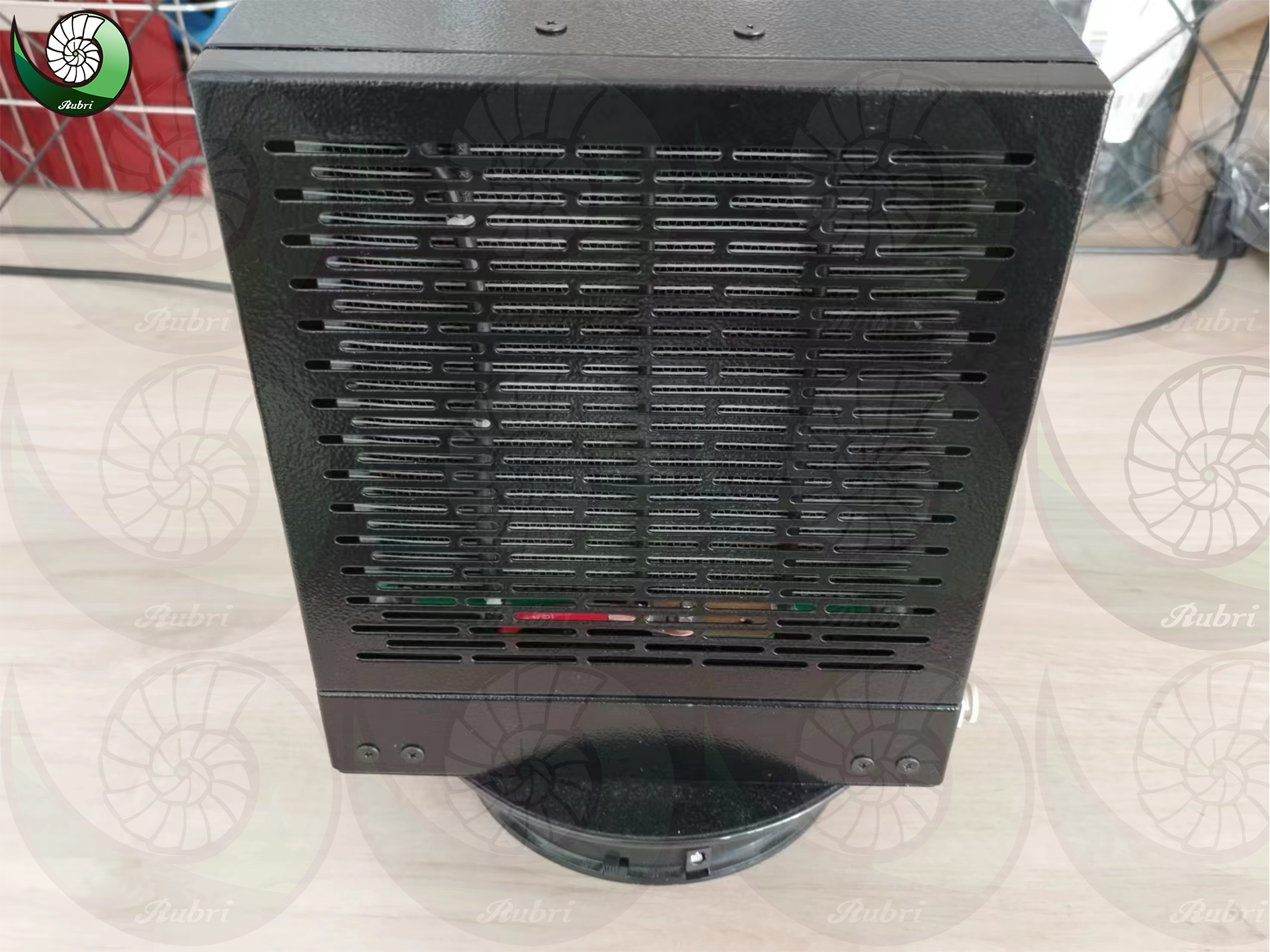

风冷型电堆系统主体:

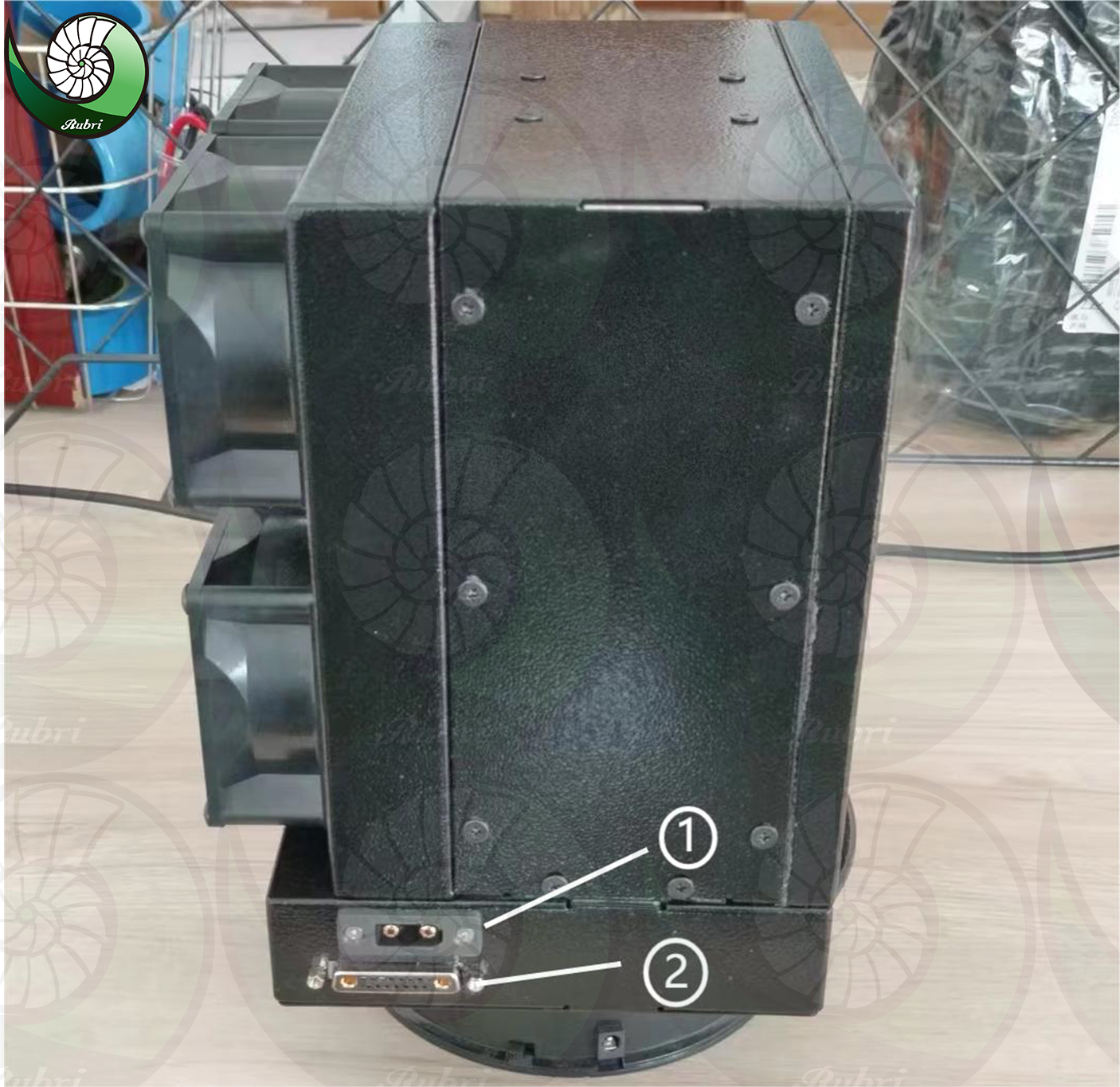

电堆输出(FC+/FC-

信号采集接口

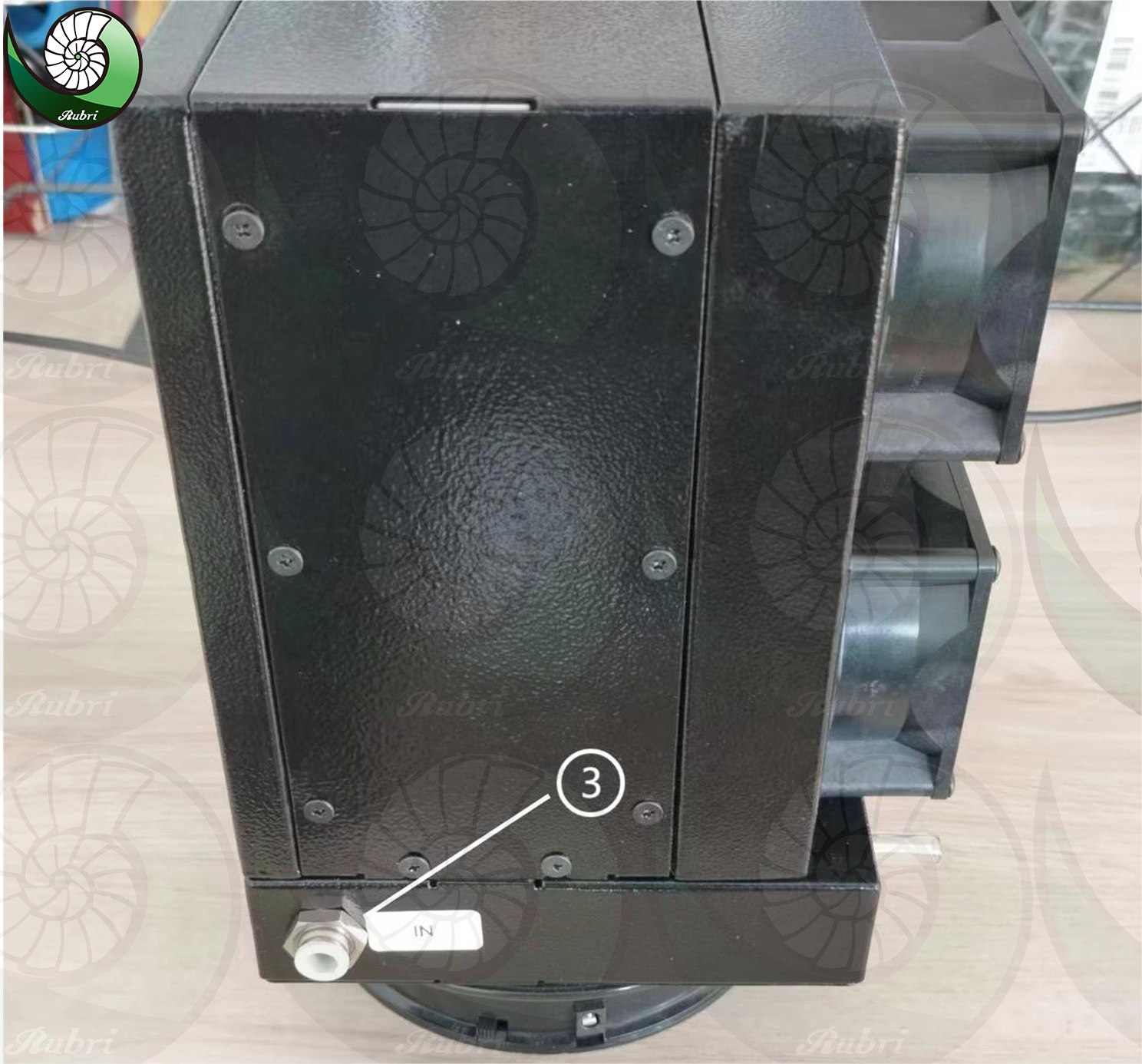

进气端口

④排气端口

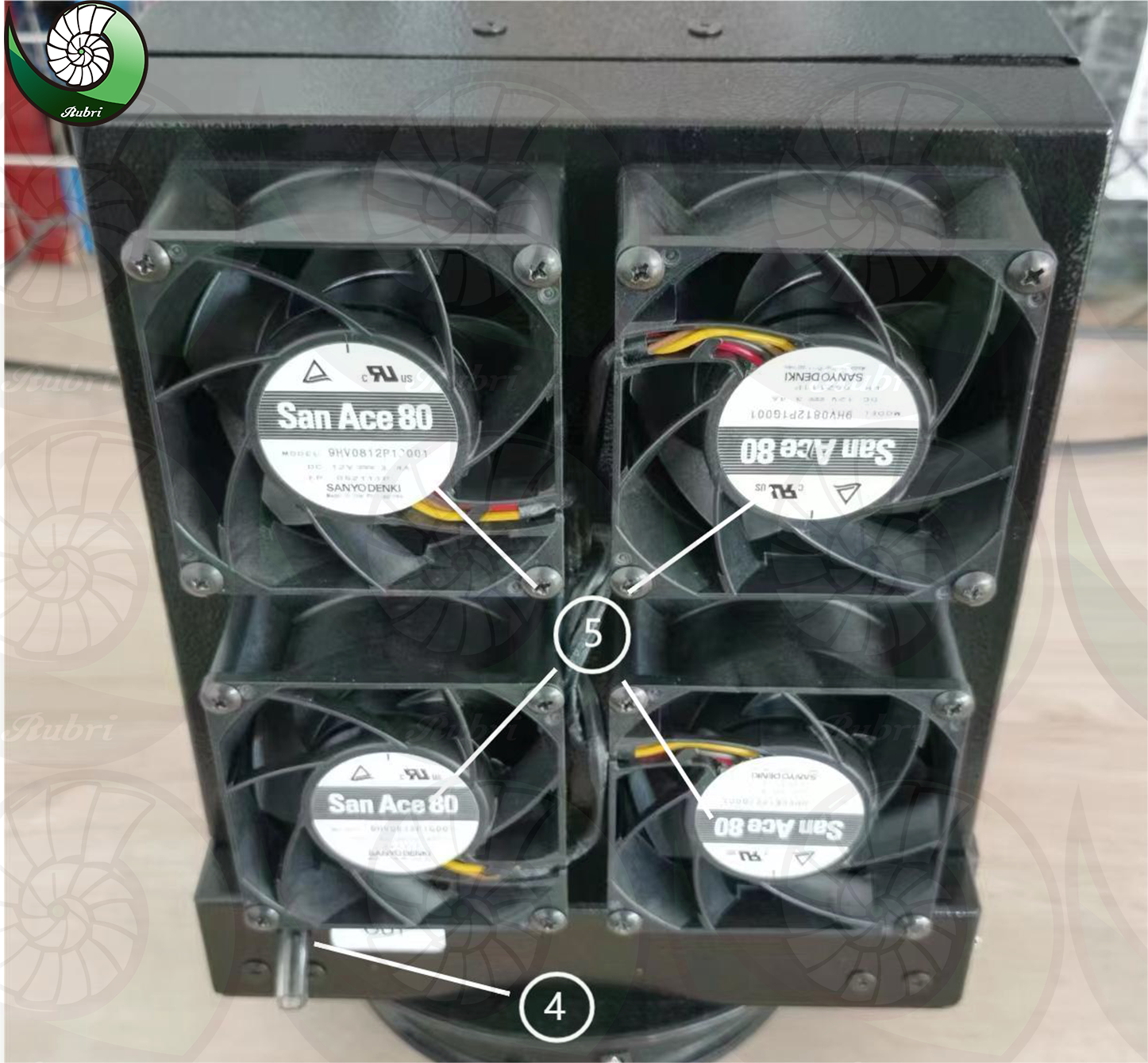

⑤风扇

电堆由多个单电池以串联方式层叠组合而成(已经安装在系统内部)。

系统的进气端连接进气阀,控制氢气的供给,系统的排气端连接排气阀控制尾气和水的排出(进气阀和排气阀均已安装在系统内部)。

由风扇向燃料电池供应氧化剂(空气),并为燃料电池散热,风扇均已集成安装于系统背面。

采用分级减压模式,由二级减压阀调节系统进气压力于50-6KPa,需要在对接系统前进行调压以保证安全,经调压后接入氢气输入端。

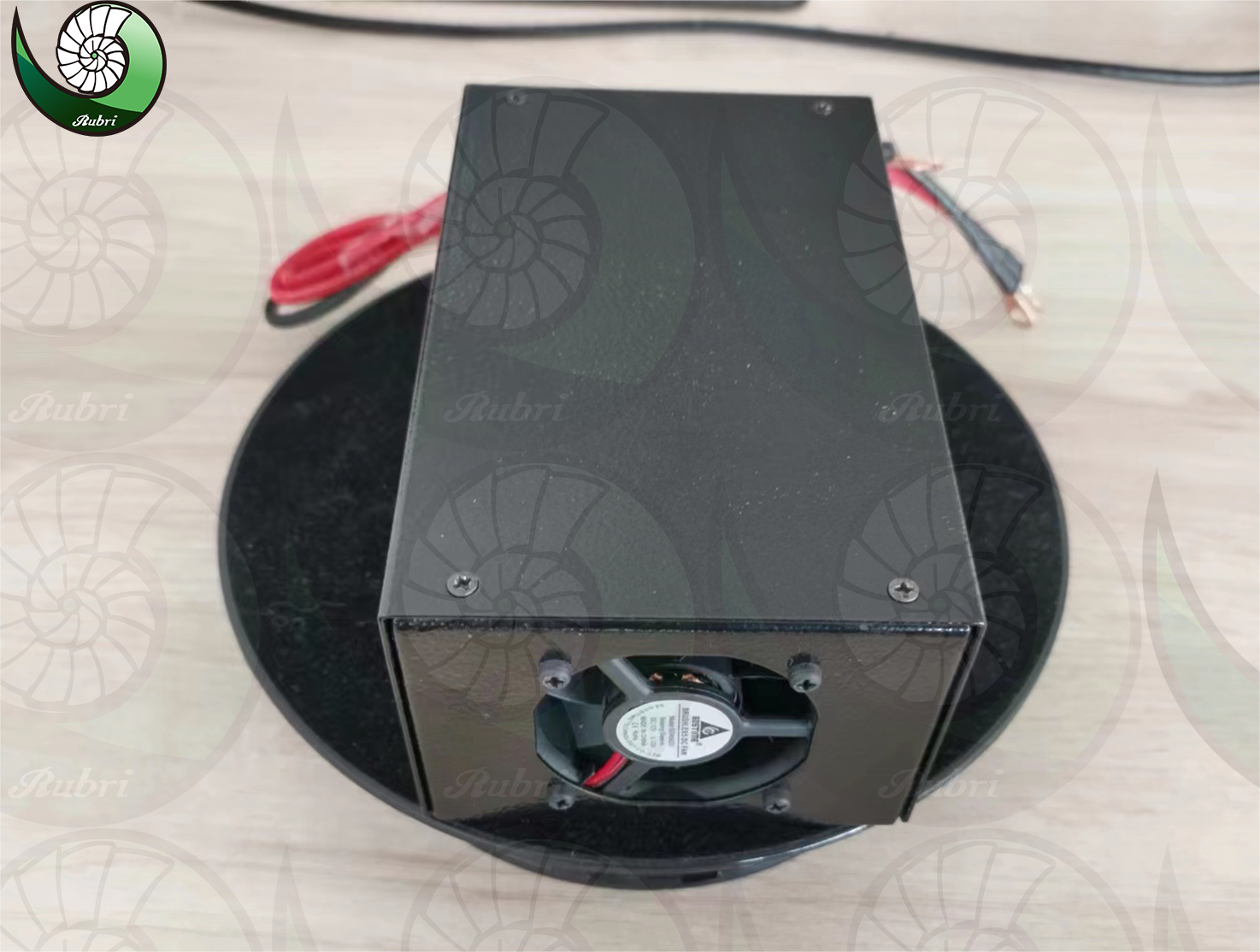

风冷型电堆控制器:

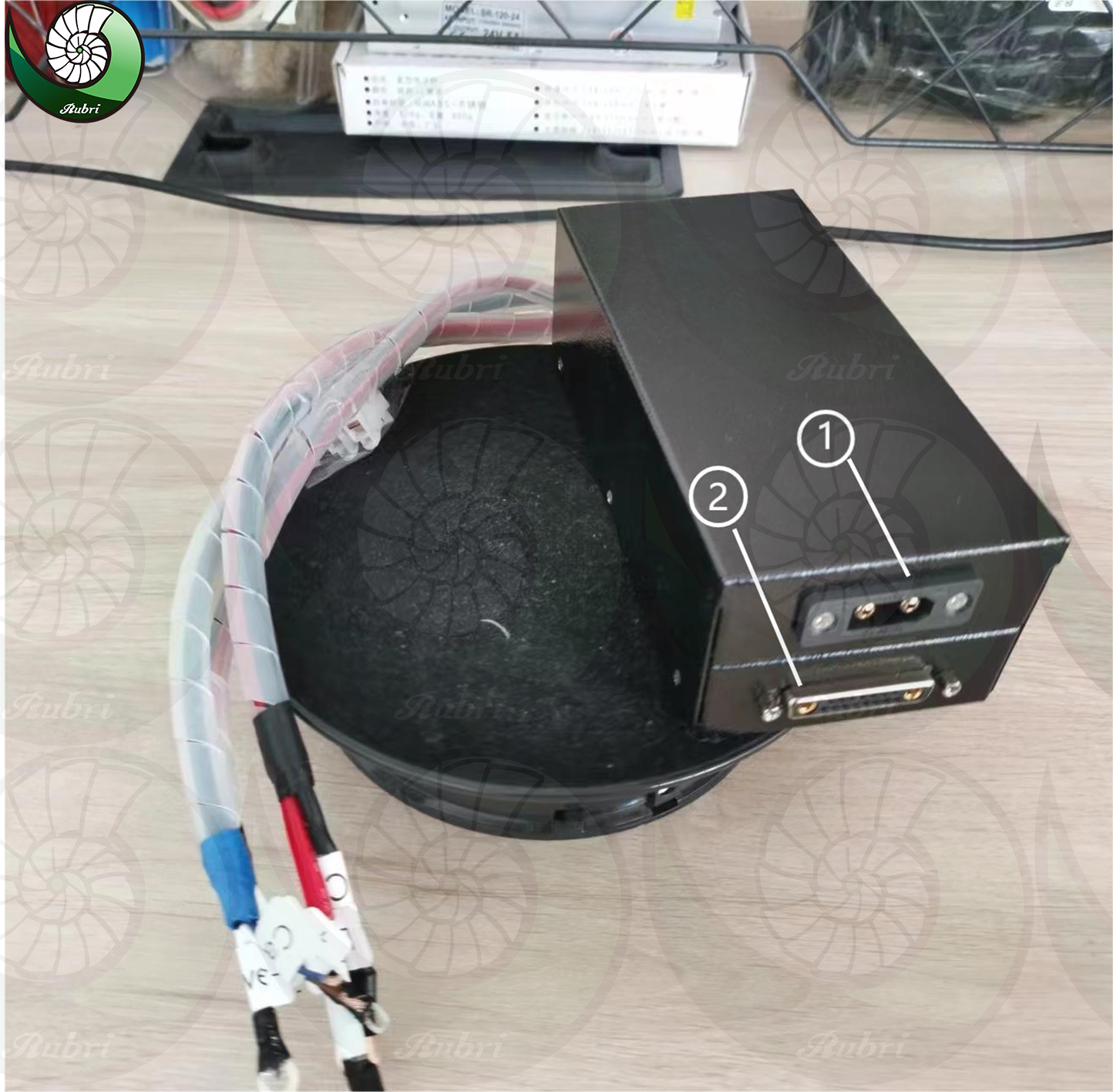

电堆输入

信号采集接口

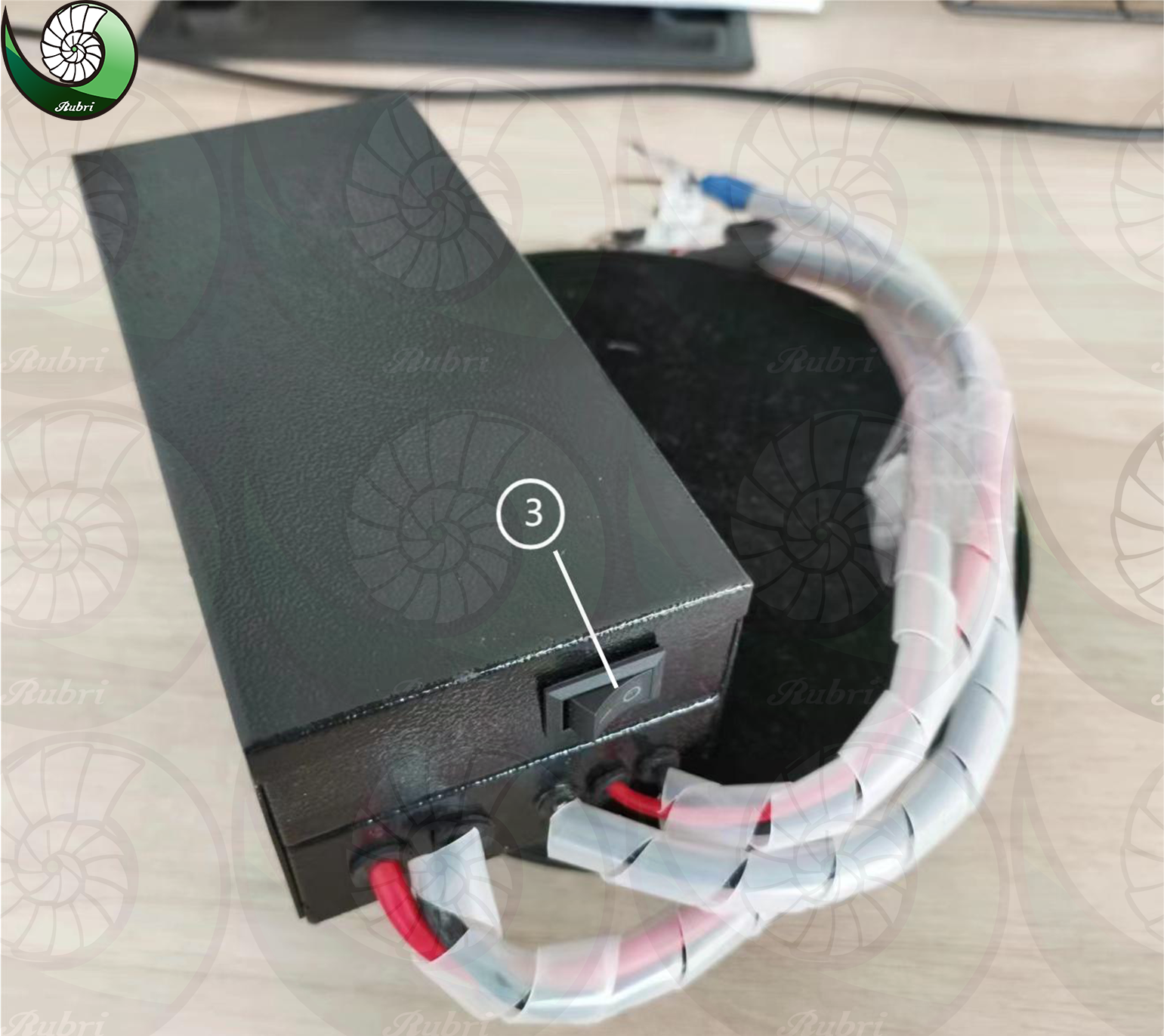

开关

控制器控制燃料电池开机,运行,停机,还包括运行温度、氢气供给、定时吹扫、数据采集、上传及通信。控制器线束分为三组,共有六根,包括供电线(直流12V供电),负载线,通讯线。

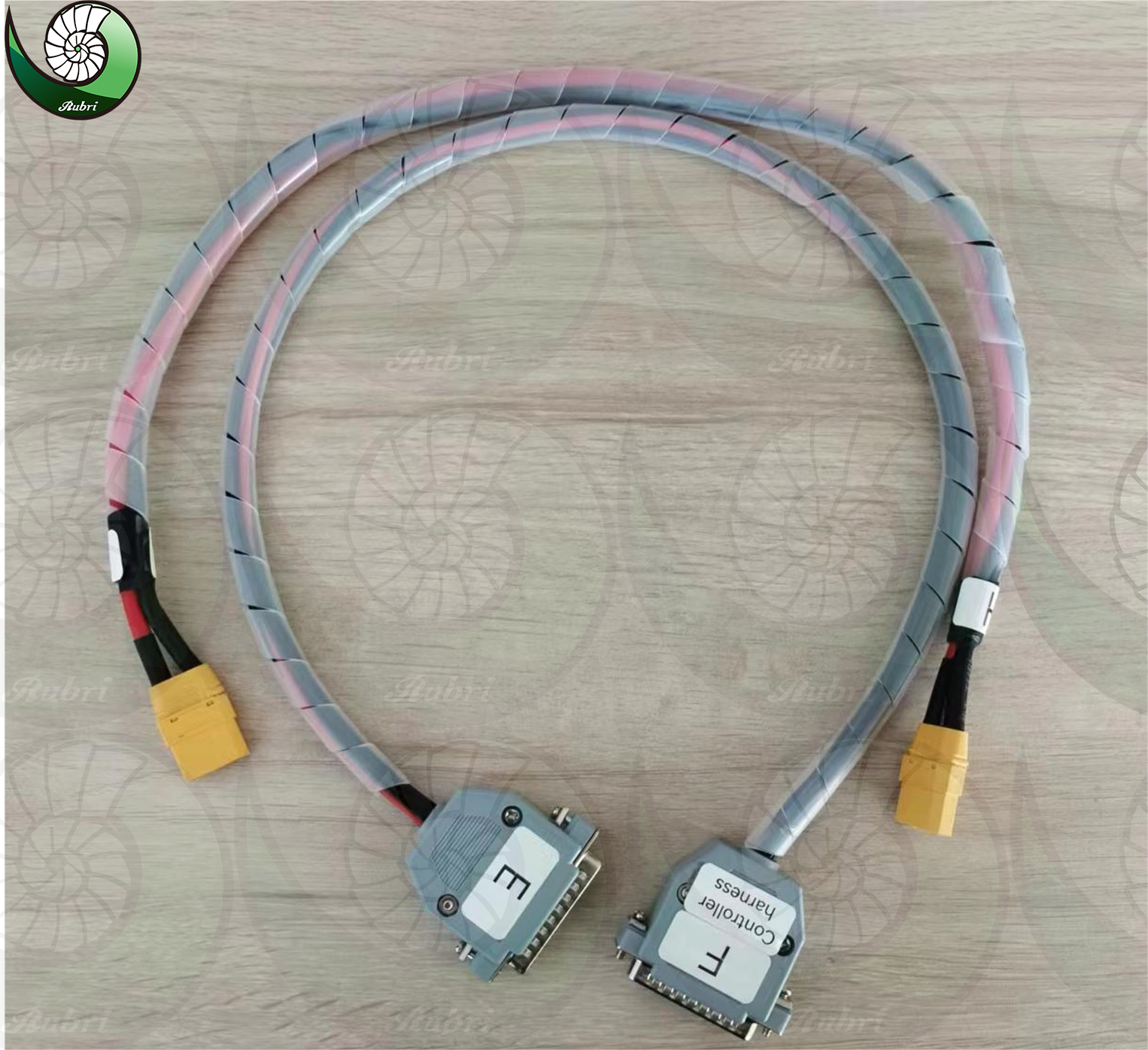

系统适用线束:

包括信号采集线束(用于链接控制器和电堆,实现数据传输、控制和反馈);

电堆输出线束(用于连接电堆和控制器,实现电力输出)。

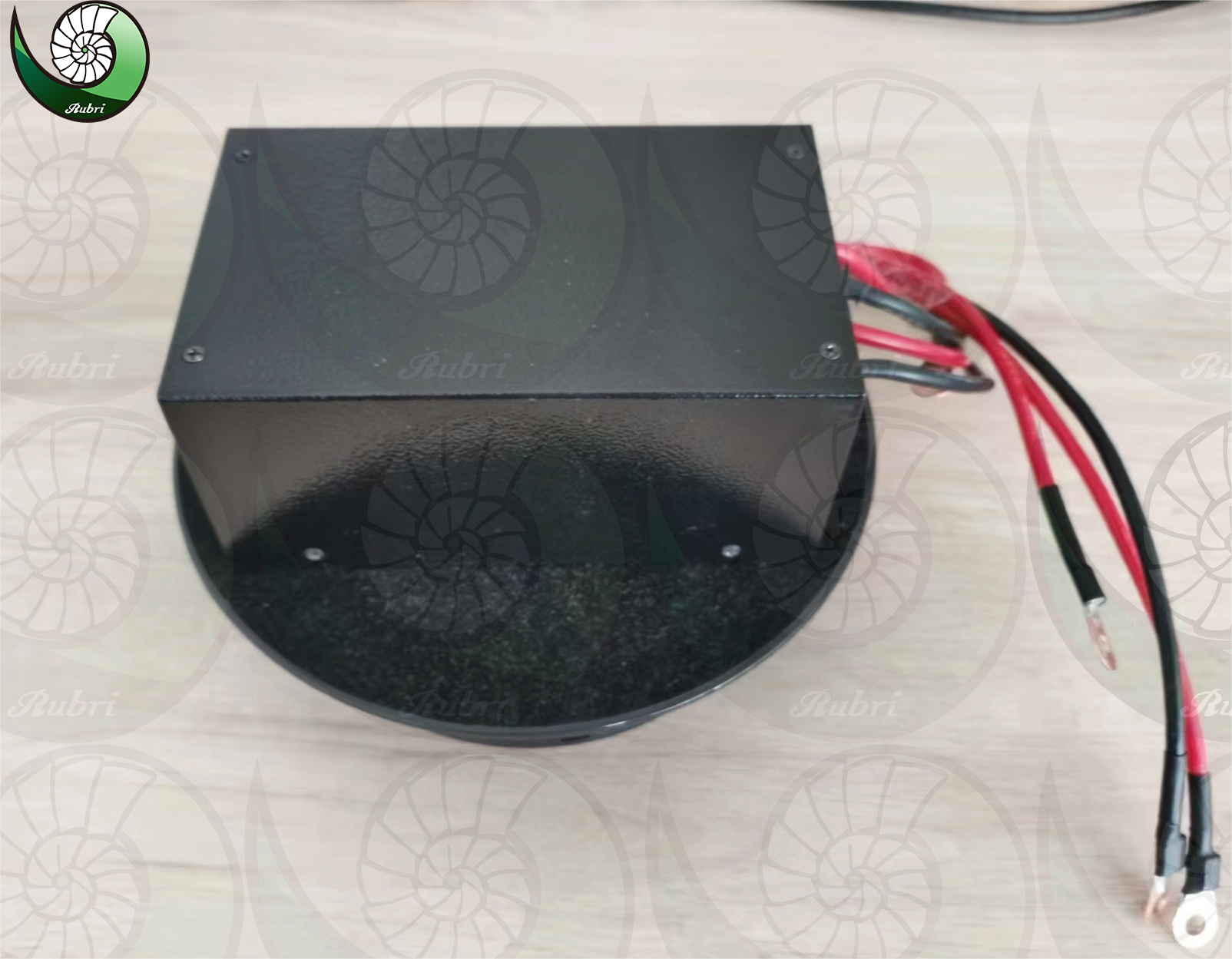

DC/DC

DC/DC模块将燃料电池系统输出的直流电源变换为其他电压等级直流电源。
