70MPa供氢系统核心产品介绍系列—减压阀


发布时间:

2023-04-05

本期介绍的是作为全球CNG和氢气减压阀的全球领导者之一的美塔特龙(Metatron)公司出品的70MPa减压阀。

我们推出70MPa供氢系统核心产品介绍系列文章,将包括减压阀瓶阀加氢口高压传感器储氢瓶加氢枪等产品,敬请期待。

本期介绍的是的70MPa供氢系统产品——减压阀。

相比较普通锂电车,氢燃料电池车以其加氢快(3-5分钟),续航里程远作为竞争优势,但是当供气系统是35MPa压力时,氢燃料电池车辆的续航一般仅能达到300公里左右,这就要求行业内必须向更高的压力、更多的储氢量去研发。欧洲和日韩在几年前就已经实现了从压缩机、到加氢站、减压阀等各环节的全系统70MPa商业化阶段。受限于技术发展和加工工艺,中国目前车载供氢系统仍然以35MPa为主,但是从22年下半年开始,陆续有不少供氢系统厂家和主机厂开始了70MPa产品的研发。

我们推出70MPa供氢系统核心产品介绍系列文章,将包括减压阀、瓶阀、加氢口、高压传感器,储氢瓶、加氢枪等产品,敬请期待。

本期介绍的是作为全球CNG和氢气减压阀的全球领导者之一的美塔特龙(Metatron)公司出品的70MPa减压阀。

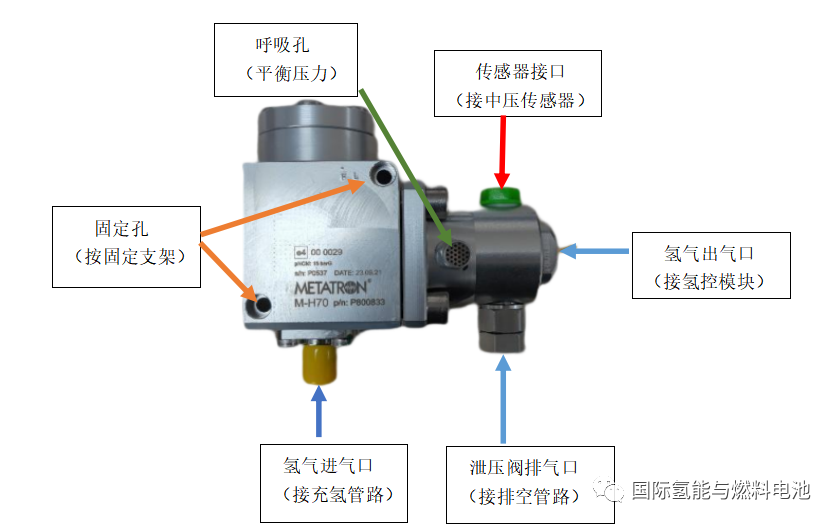

 图1.美塔特龙M-H70减压阀实物图

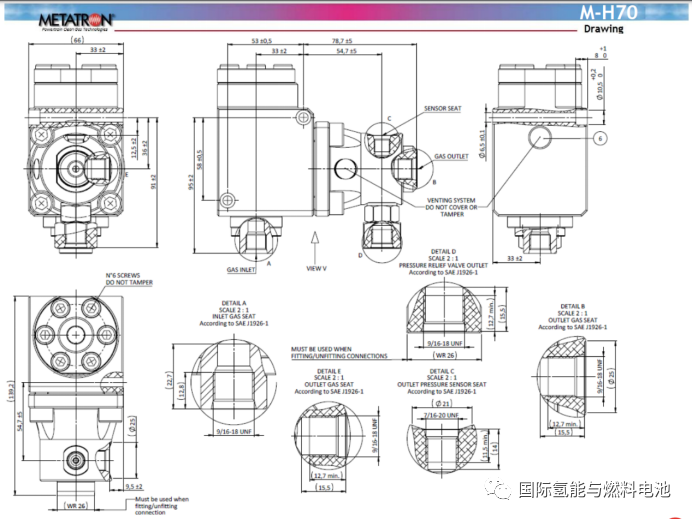

                  图2.部分参数图

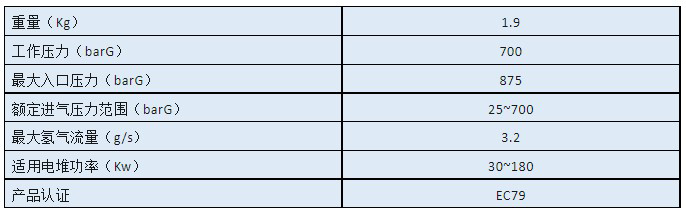

               表1.美塔特龙M-H70减压阀规格参数



美塔特龙M-H70减压阀采用新型铝合金本体和特殊的表面处理工艺,根据IATF16949标准组织生产过程,满足更高的耐压要求,采用活塞式结构以及新型动态密封技术,大大增强了产品的可靠性和耐用性,能够在恶劣的环境下保持优异的性能,具有长久的使用寿命。

M-H70最大程度地保障用户的安全。该阀符合各种国际标准和认证,如EC-79,确保产品的安全性和可靠性。此外,还配备了多重安全保护功能,如过压保护、泄压保护、防爆保护等。

M-H70实现了一体化紧凑设计,其中包括了减压腔、调压腔、泄压阀,通气阀等。实现了真正“小型化”。美塔特龙二级减压产品保证用户可选择的流量范围大,输出设定压力可定制、范围大,可满足OEM客户的各种燃料电池不同系统的使用要求,从而可以满足乘用车、轻型到重型不同FCV车辆的应用要求。
