燃料电池核心技术原理及系统简述

发布时间：

2022-12-12

燃料电池结构单元主要由膜电极组件和双极板构成。燃料电池系统使用供氢系统提供的氢气进行电化学反应，经过DC/DC转换输出，以输出满足下游应用场景中不同电机工作电压要求的电流。

燃料电池行业核心技术：

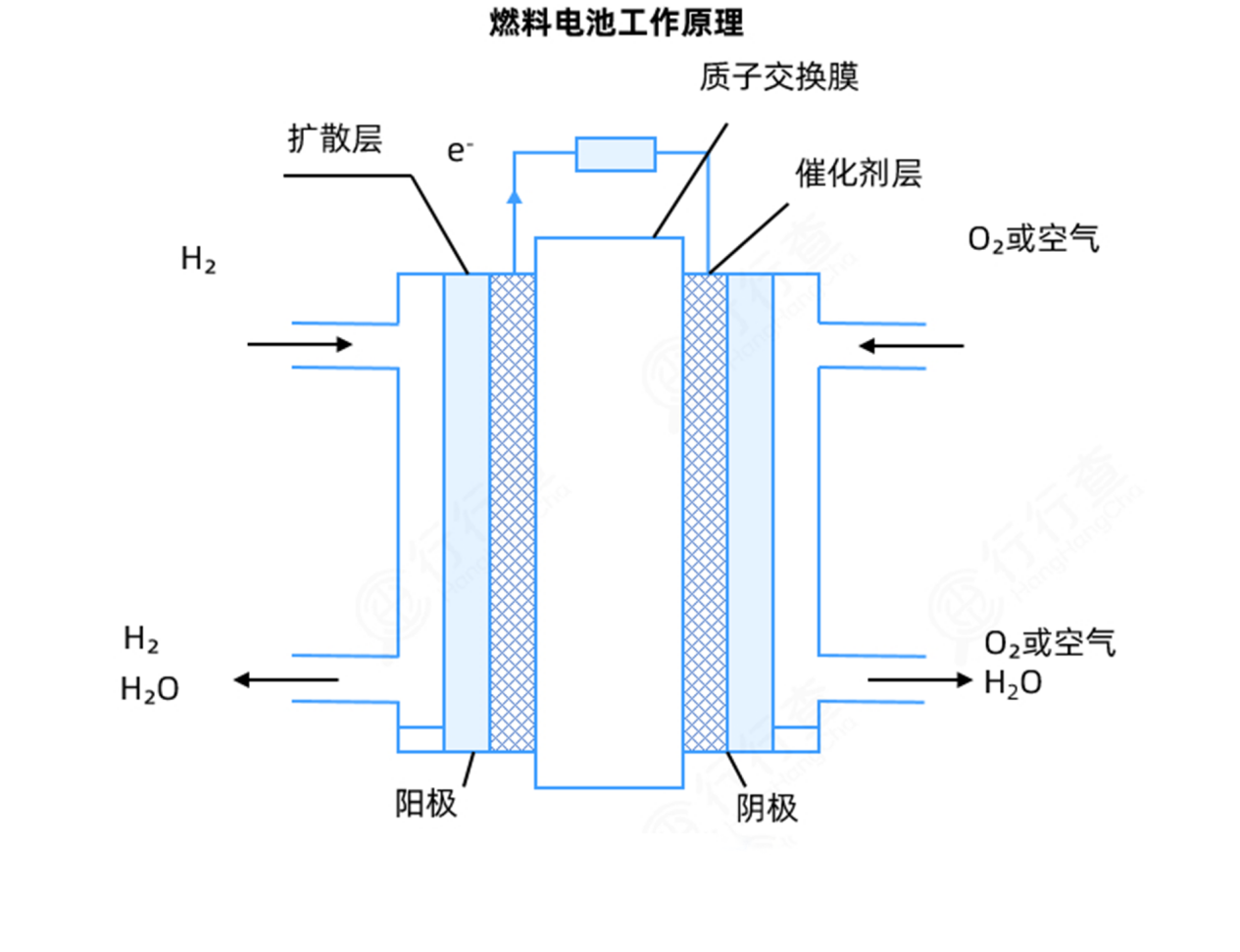

燃料电池结构单元主要由膜电极组件和双极板构成，其中膜电极组件是由质子交换膜、催化剂与气体扩散层组合而成的，为反应发生场所；双极板是带流道的金属或石墨薄板，其主要作用是通过流场给膜电极组件输送反应气体，同时收集和传导电流并排出反应产生的水和热。

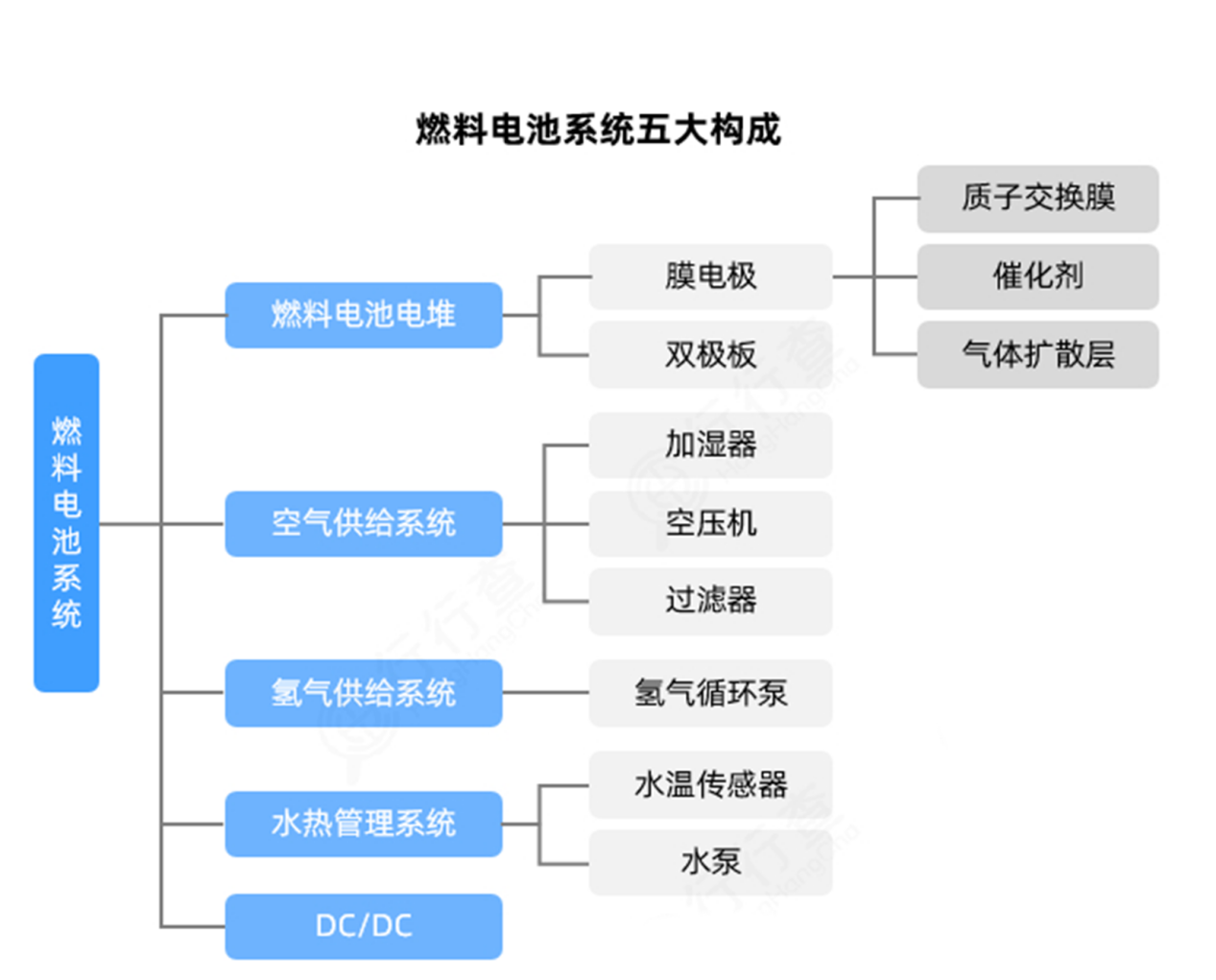

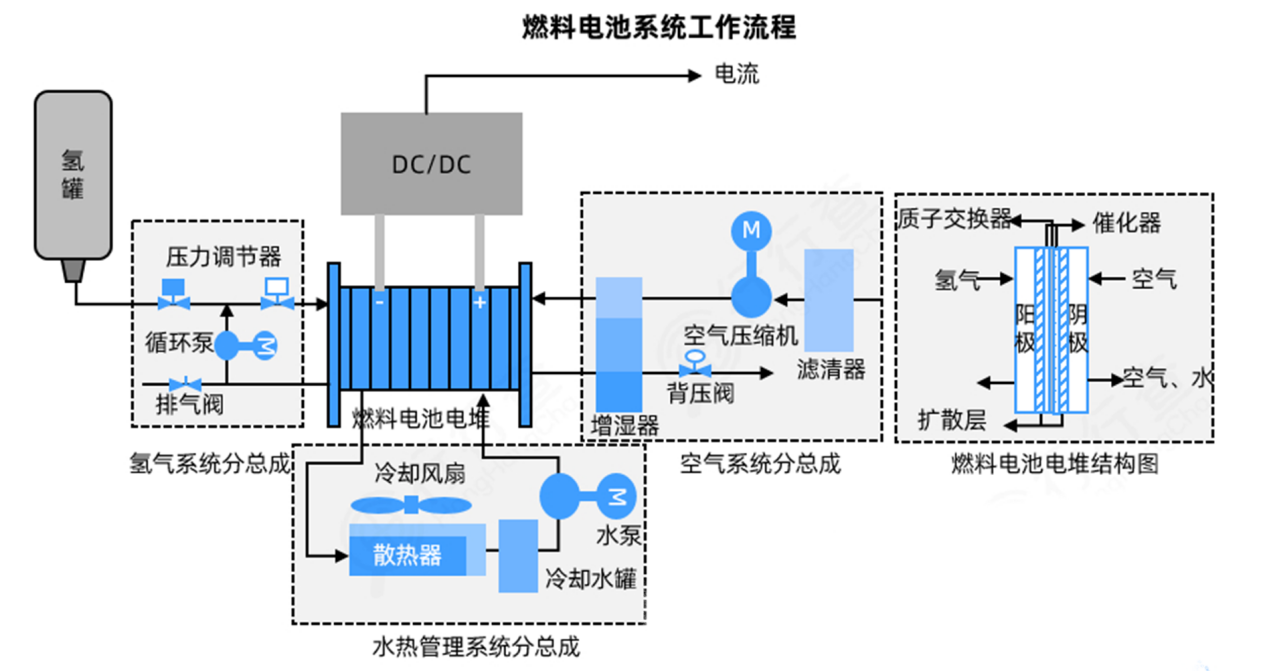

燃料电池系统使用供氢系统提供的氢气进行电化学反应，经过DC/DC转换输出，以输出满足下游应用场景中不同电机工作电压要求的电流。燃料电池的电化学反应，消耗氢气与氧气，将氢气中蕴含的化学能转化为电能，反应过程不涉及燃烧，反应产物为电、热和水。燃料电池系统主要由燃料电池电堆、空气/氢气供给系统、水热管理系统、DC/DC这五大系统构成。燃料电池电堆可以通过电化学反应输出电流；空气/氢气供给系统是为电堆供应合适压力、纯度、湿度的氢气与空气；水热管理系统用于传递电化学反应产生的热量，保持燃料电池内部水平衡和热平衡；DC/DC变换器用于实现燃料电池与整车高压之间解耦。
