70MPa供氢系统核心产品介绍系列——瓶阀

发布时间：

2023-04-07

本期介绍的是的70MPa供氢系统核心产品——瓶阀。相比较普通的LPG瓶阀或者20MPa的CNG瓶阀，70MPa瓶阀增加了很多安全配置，例如TPRD模块，电磁切断阀，温度传感器等模块，从而确保在高达70MPa的压力下，不会出现超温超压的情况发生。

我们推出70MPa供氢系统核心产品介绍系列文章，将包括减压阀、瓶阀、加氢口、高压传感器、储氢瓶，加氢枪等产品，敬请期待。



本期介绍的是的70MPa供氢系统核心产品——瓶阀。

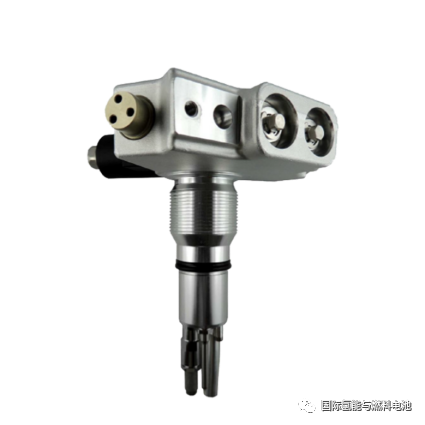

图1.OMB OTV-70MPa瓶阀实物图


相比较普通的LPG瓶阀或者20MPa的CNG瓶阀，70MPa瓶阀增加了很多安全配置，例如TPRD模块，电磁切断阀，温度传感器等模块，从而确保在高达70MPa的压力下，不会出现超温超压的情况发生。

本期介绍市场上应用最广泛的意大利OMB的70MPa瓶阀。

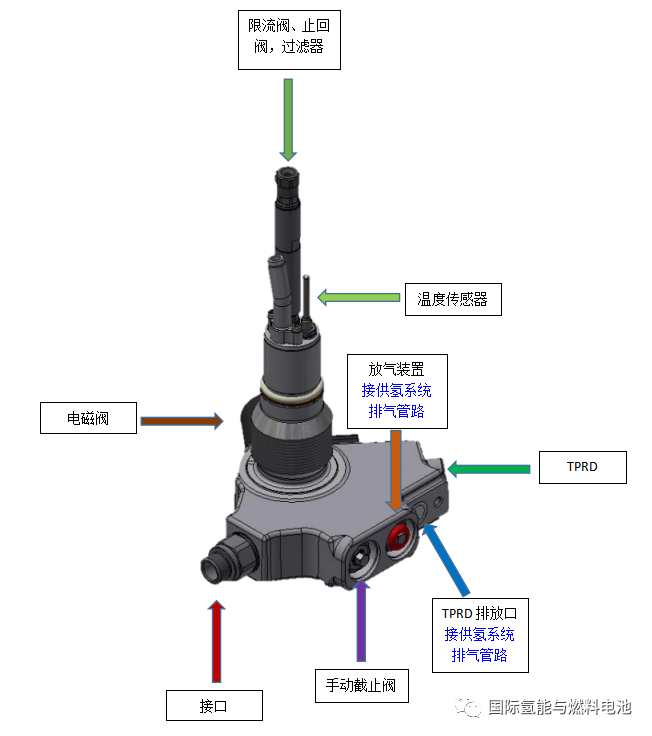

图2.OMB OTV-70MPa瓶阀接口

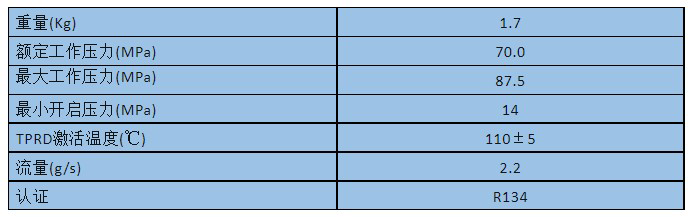

表1.OMB OTV-70MPa瓶阀规格参数



OMB OTV-70MPa瓶阀采用铝6061 T-6作为阀体的主要材料，OMB与戴姆勒奔驰合作，攻克了关键的技术难题，能够在恶劣的环境下保持优异的性能。最大程度地保障用户的安全。该阀符合各种国际标准和认证，如ECE R134,内外部气密性均通过了Eol测试，确保了产品的可靠性和安全性。



OMB OTV-70MPa瓶阀采用了模块化设计，其中包括TPRD、电磁阀、手动截止阀、压力传感器(选配)、温度传感器、过滤器、TPRD排气口等。可以快速更换维修部件，减少停机时间和维修成本。

其中瓶阀各零部件的作用如下：

1.热熔栓（TPRD）：TPRD热泄压装置用于自动将瓶内气体泄放，当瓶内或外部环境温度达到110℃ ± 5℃时激活，，防止储氢瓶内氢气过热过压发生爆燃爆炸等事故。TPRD热泄压装置一般内置玻璃泡或易熔合金，玻璃泡结构与易熔合金各有优缺点，当达到激发温度时，玻璃泡破裂，瓶内气体压力可迅速降到零，但其在受压不均或异常振动条件下，容易破碎。当达到激发温度时，易熔合金结构受受热均匀度影响，会缓慢不同程度熔化，泄压通道缓慢扩大，紧急排放时降压慢。溶化的金属还可能再次凝结堵塞泄放通道，但其常温下抗压抗震性好。



2.电磁阀：电磁阀为12V/24V先导式直流电源驱动，无电源时处于常闭状态，用于供气状态，起开关作用，控制瓶口阀内供气管路通和断，与氢气泄漏报警系统联动。当系统正常通电工作时，电池阀处于开启状态，一旦泄漏氢气浓度达到保护值则自动关闭，从而达到切断氢源的目的。



3.手动截止阀：通常处于常开状态，当气瓶电磁阀失效或者维修时可以手动切断氢源。电磁阀和手动截止阀联合作用，可有效地避免了氢气泄漏。当电磁阀无法工作时，代替电磁阀控制气路的启闭。



4.压力传感器(选配)：用于判断气瓶中剩余氢气量，保证车辆的正常行驶。当压力低于某值时可以提示驾驶员加注氢气。



5.温度传感器：通过气体温度的变化判断外界是否有异常情况发生。如果气体温度突然急剧上升时，若非温度传感器故障，则在气瓶周围可能有火警发生，可通过氢系统控制器立即报警。



6.过滤器:用于过滤氢气中的夹杂物，过滤精度10μm(进入加注口的氢气已经经过20～40μm滤芯逐级过滤)。



7.限流阀:用于供气状态保护，在下游出现极速异常压力降时开启限流保护功能，异常解决后自动开启。



由于配置齐全、性能稳定，OMB氢气瓶阀在业内应用非常广泛，市场占有率最高，比加拿大GFI瓶阀口碑更好。国产有不少厂家，近两年来陆续也推出了35MPa氢气瓶阀,但目前国产70MPa还属于空白。
