70MPa供氢系统核心产品介绍系列——加氢枪

发布时间：

2023-04-11

对于70MPa加氢枪产品，国内还没有自主研发的成型产品，基本依赖进口。德国WEH公司加氢枪设备产品种类齐全，是国内外加氢市场上最常见的品牌。WEH公司提供25MPa、35MPa和70MPa加氢枪产品。

我们推出70MPa供氢系统核心产品介绍系列文章，将包括减压阀、瓶阀、加氢口、高压传感器、储氢瓶，加氢枪等产品，敬请期待。

加氢机主要有35MPa和70MPa两种加注等级，由高压氢气管路、加氢枪、质量流量计，阀门等组成。加氢枪前配备温度和压力传感器、软管防拉裂保护及过压保护系统等，以保证氢气充注中的安全问题。

加氢枪工作压力35MPa主要用于公交车、城市物流车的充氢需求；70MPa加氢系统因其单位体积气瓶充氢质量高的特点，用以满足需要长行驶要求的轿车和重型卡车等。轿车加注时间约为3分钟，大巴和重卡加注时间约为10分钟。

本期介绍的是70MPa供氢系统核心产品——加氢枪

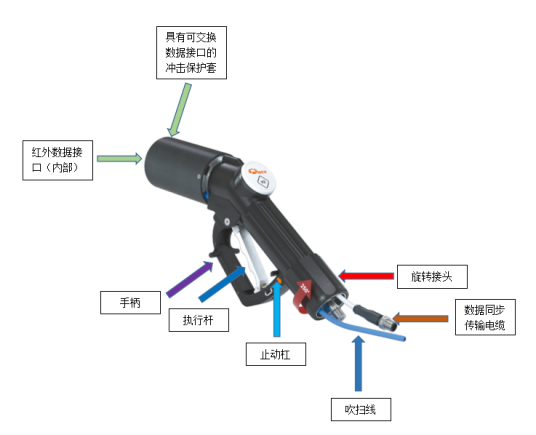

图1.TK17 H2 70 MPa ENR实物图

表1.TK17 H2 70 MPa ENR规格参数

该高压氢气加氢枪结构包括开关控制、吹扫系统(氮气系统)、回收检测以及加满自动关闭等功能。WEH TK17 H2 70MPa ENR带有可更换的喷嘴接收器，可在不使用时冲洗加注喷嘴。配有吹扫管路，允许在加注过程中或之后用氮气冲洗软管。这可以防止在加注预冷氢气时，水分的进入和冰晶的形成。

吹扫系统(氮气系统)：设备和氢气管路通常采用氮气来吹扫置换。置换吹扫系统的基本工艺是：储存在氮气瓶的高压氮气不能直接作为控制气体进行系统吹扫工作，需经减压器使其压力降低到0.8MPa后供给气动执行机构，气动执行机构将低压氮气分配至各吹扫口，在系统调试或维修过程中对系统各机构进行吹扫工作。

红外通信功能的红外数据模块位于加氢枪的前端，使得车辆和加氢站之间的数据信息传输更加流畅，从而保证了最佳的加注效果。

红外通信功能：加氢枪是需要配备车载的红外模块的信号，通过加氢枪的电缆连接管子、拉断阀，传输到加氢机上，可以读取到加氢工作中氢瓶压力、温度、容量等信息，确保加氢的安全性。从而实现最佳加注水平。

一般来说如果加氢枪的数据接口损坏或故障，必须将整个加注喷嘴送去维修。然而，WEH TK17 H2 70MPa ENR的数据接口可以由经过专门培训的人员在很短的时间内轻松更换，减少停工时间。
